Digitaliseren modelspoor H0



Optie 8 - Stroomblokken

Stroomblokken zijn delen van de spoorbaan waarvan je de rijstroom aan en uit kunt schakelen. Daarmee kun je aangeven of een trein moet rijden of juist moet stoppen. Bv voor een sein. Indien je een geavanceerde centrale gebruikt zoals bv een PC, een Marklin Central Station of een Intellibox, dan zul je niet direct met stroomblokken te maken krijgen. De centrale stuurt dan meestal zelf de locomotieven.

Bij eenvoudigere centrales, zoals bv Marklin Mobile Station of Roco MultiMaus, kan stroombloksturing wel een goede aanvulling zijn op de digitale modelbaan. Zie bv het onderstaande voorbeeld:

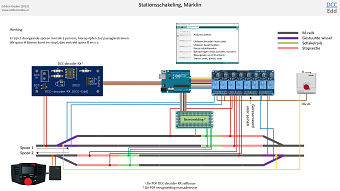

Stationsschakeling (klik voor PDF)



In dit voorbeeld worden relais gebruikt die via een zelfbouw DCC schakeldecoder (zie optie 6 van dit blog) en een Arduino Uno stroom op delen van de rails aan of uit kunnen zetten en die de bijbehorende wissels naar de perrons sturen. Er is ook ruimte beschikbaar op de relaiskaart voor bijpassende seinen.

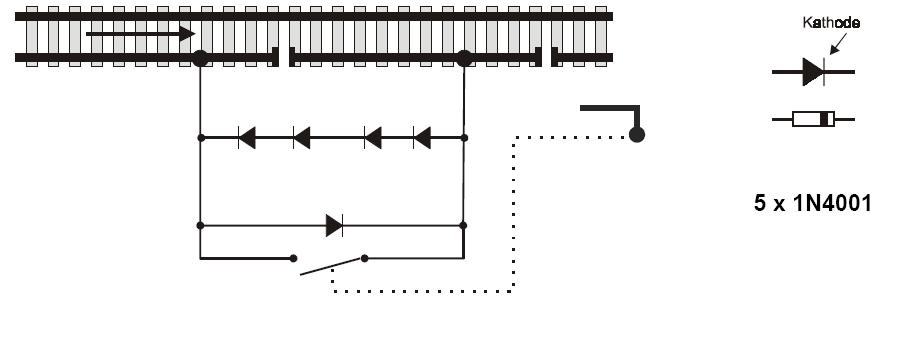

In combinatie met de zelfbouw DCC terugmeldings-module (zie optie 7 van dit blog) kun je hiermee taken automatiseren. Klein nadeel van stroomblokken: de trein stopt dan wel wat abrupt. Dit kun je oplossen met de diodeschakeling die bij optie 6 besproken is.

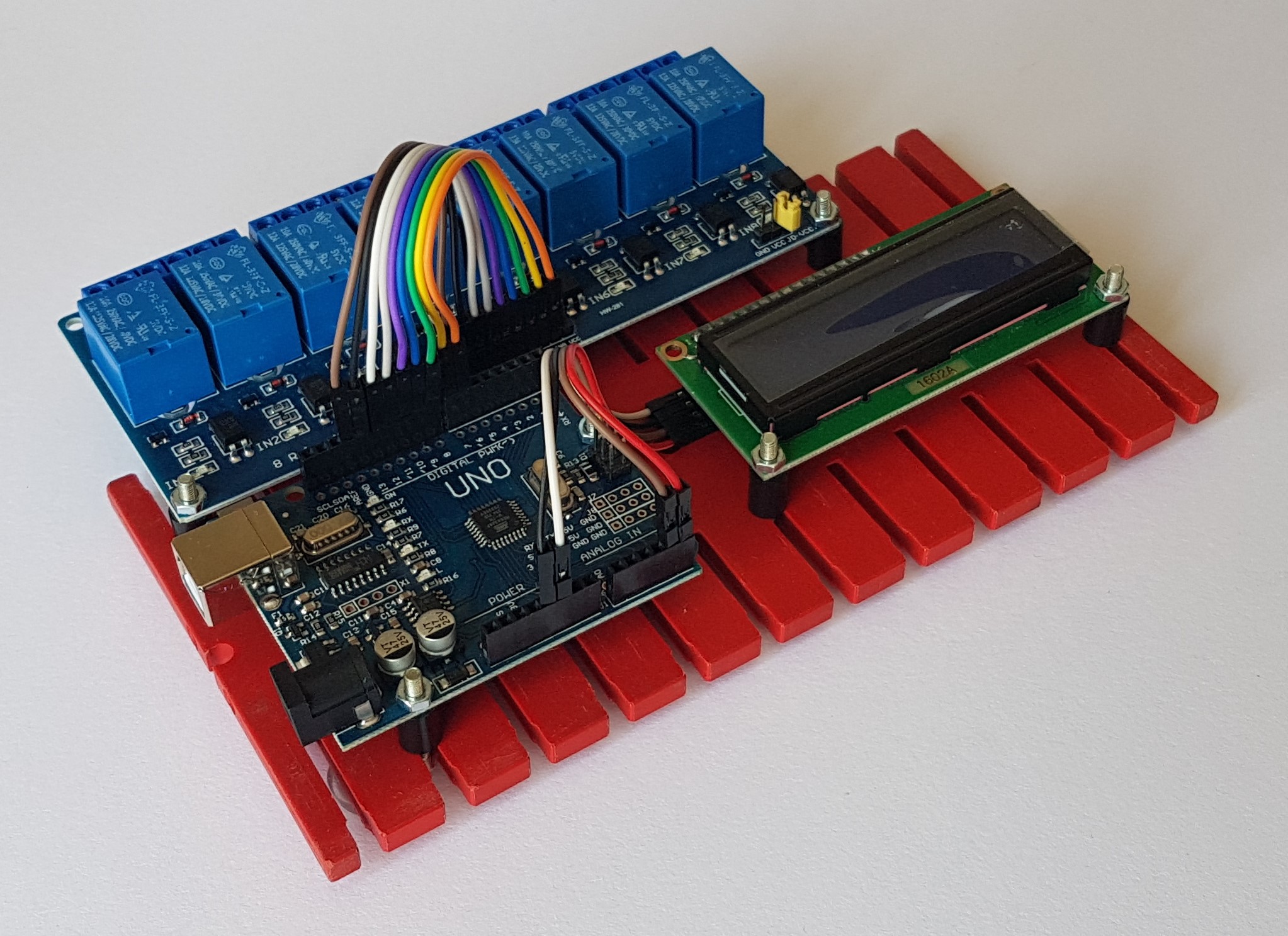

Deel vd testopstelling stationsschakeling (klik)





Kernpunten stroomblokken

1. Stroomblokken zijn delen van de spoorbaan waarvan je de rijstroom aan en uit kunt schakelen, zo kun je aangeven of een trein moet rijden of juist moet stoppen.

2. Je gebruikt het vooral bij toepassing van kleinere centrales die geen terugmelding (bezet) kunnen ontvangen.
