De tabellen in Rocrail

Na een aantal testbanen in Rocrail gemaakt te hebben kreeg ik beter door hoe je Rocrail logisch en duidelijk configureert. Rocrail genereert nummers voor onderdelen (sw1, sw2, fb1, fb2, co1, co2, etc) en dat bleek voor mij niet altijd handig. Een nummer zegt niet zoveel, zeker niet als het veel nummers zijn. Het bleek handiger om logische namen te combineren met de standaard codering en volgnummers.

Primaire tabellen

De eerste tabellen die ik vulde waren de tabellen:

• Wissels
• Ontkoppelaars
• Seinen
• Terugmelders

Deze tabellen vormen het begin van het systeem, want andere tabellen hebben de inhoud van deze tabellen weer nodig. De namen zijn hier logisch gekozen, bv:

• Sw-cs-per12-links
  Wissel, station CS, perron 1 en 2, links
• Sw-cs-per34-rechts
  Wissel, station CS, perron 3 en 4, rechts

• Fb-rangeer1-a tm d
  Melder, blok rangeren 1, melders a-d
• FB-zd-perron1-a tm d
  Melder, station Zuid, perron 1, melders a-d

• Sg-csperron1links
  Sein, station CS, perron 1, links
• Sg-industrie1rechts
  Sein, industrieterrein 1, rechts

Et cetera.

Secundaire tabellen

De 2e serie tabellen die je dan kunt gaan vullen zijn de blokken, de bestemmingen en de rijwegen. Secundaire tabellen hebben primaire tabellen nodig als deel van de invulling.

Blokken hebben melders en seinen nodig, locaties bestaan uit blokken, en rijwegen gebruiken bijna alle tabellen.

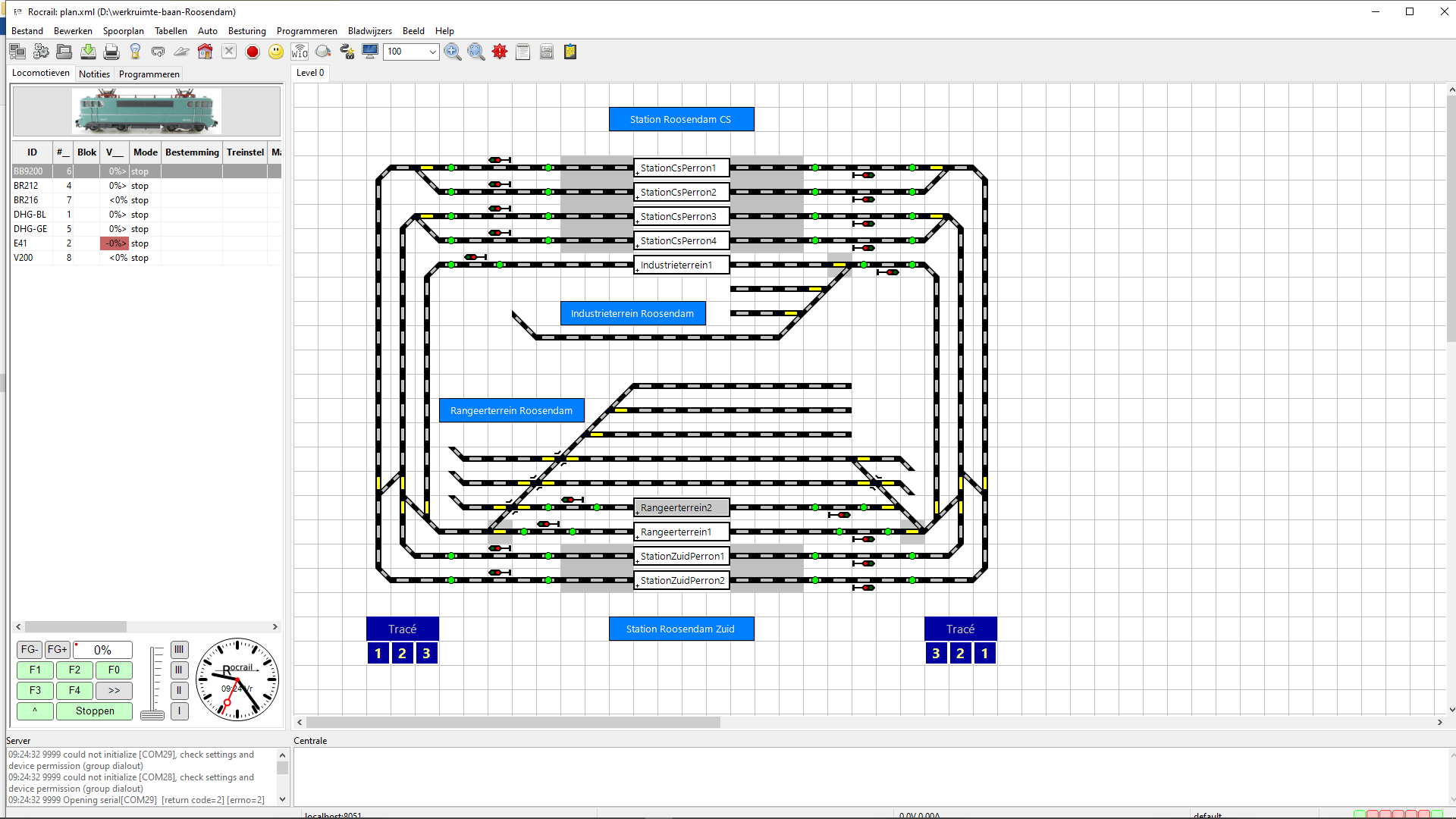

De blokken heten niet bk1, bk2, etc, maar ze hebben ook weer logische namen: StationCsPerron1, Industrieterrein 1 of Rangeerterrein 2 bijvoorbeeld. Vervolgens worden aan die blokken seinen en melders gekoppeld. En dat gaat nu heel gemakkelijk want de namen zijn immers al logisch gekozen.

Een aantal blokken samen kunnen vervolgens weer een locatie vormen. De blokken StationCsPerron1, StationCsPerron2, StationCsPerron3 en StationCsPerron4 vormen tezamen bijvoorbeeld de locatie (plaats of bestemming) Station Roosendam CS.

Vervolgens definieer je de rijwegen. Daarbij gebruik je weer de eerder gedefinieerde blokken (van, naar, via), seinen en wissels. En als laatste in dit deel van de ontwerpfase maakte ik de dienstroosters om desgewenst geheel automatisch te kunnen rijden.

De belangrijkste tabellen in Rocrail:

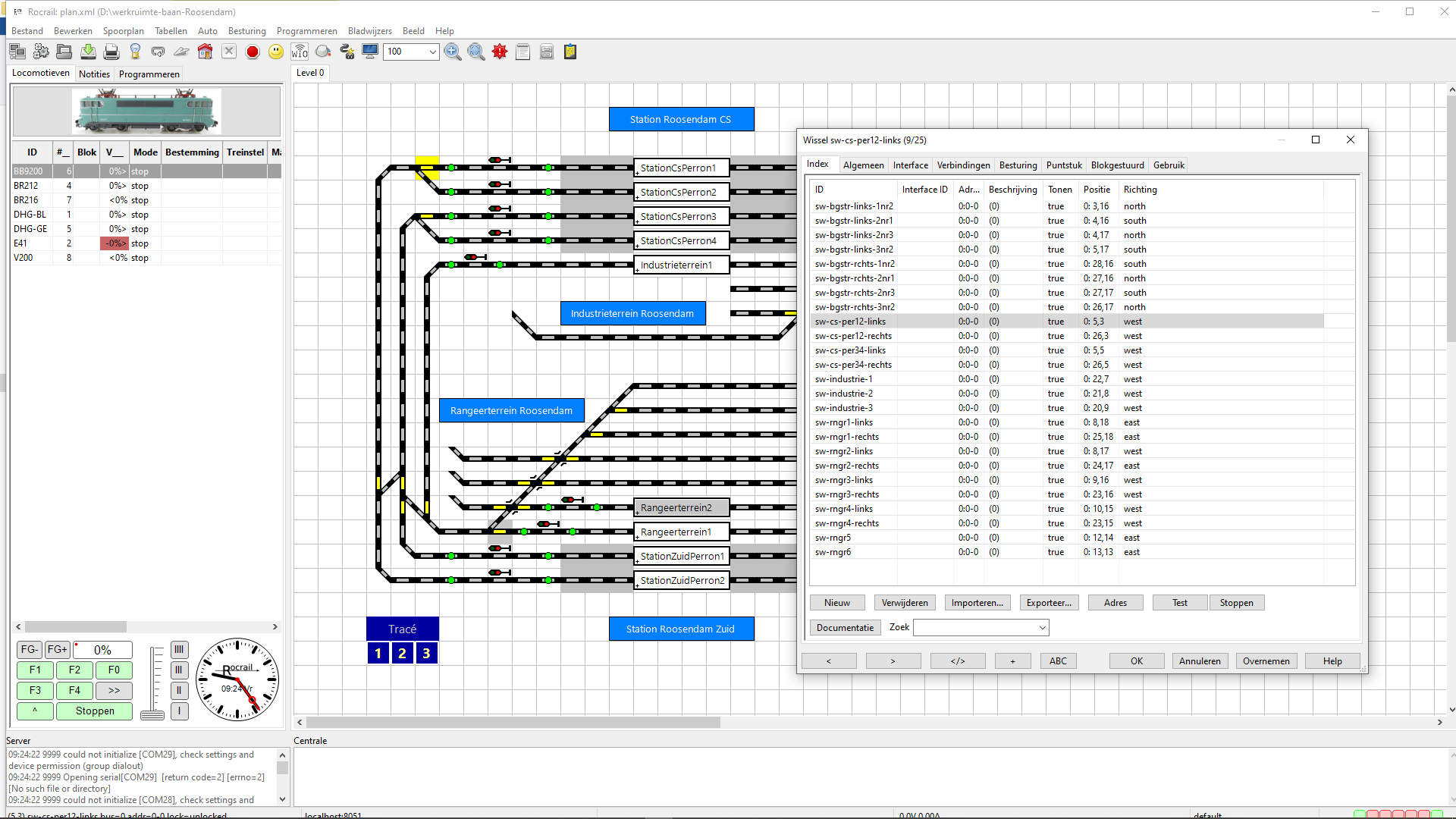

Rocrail	Wissels

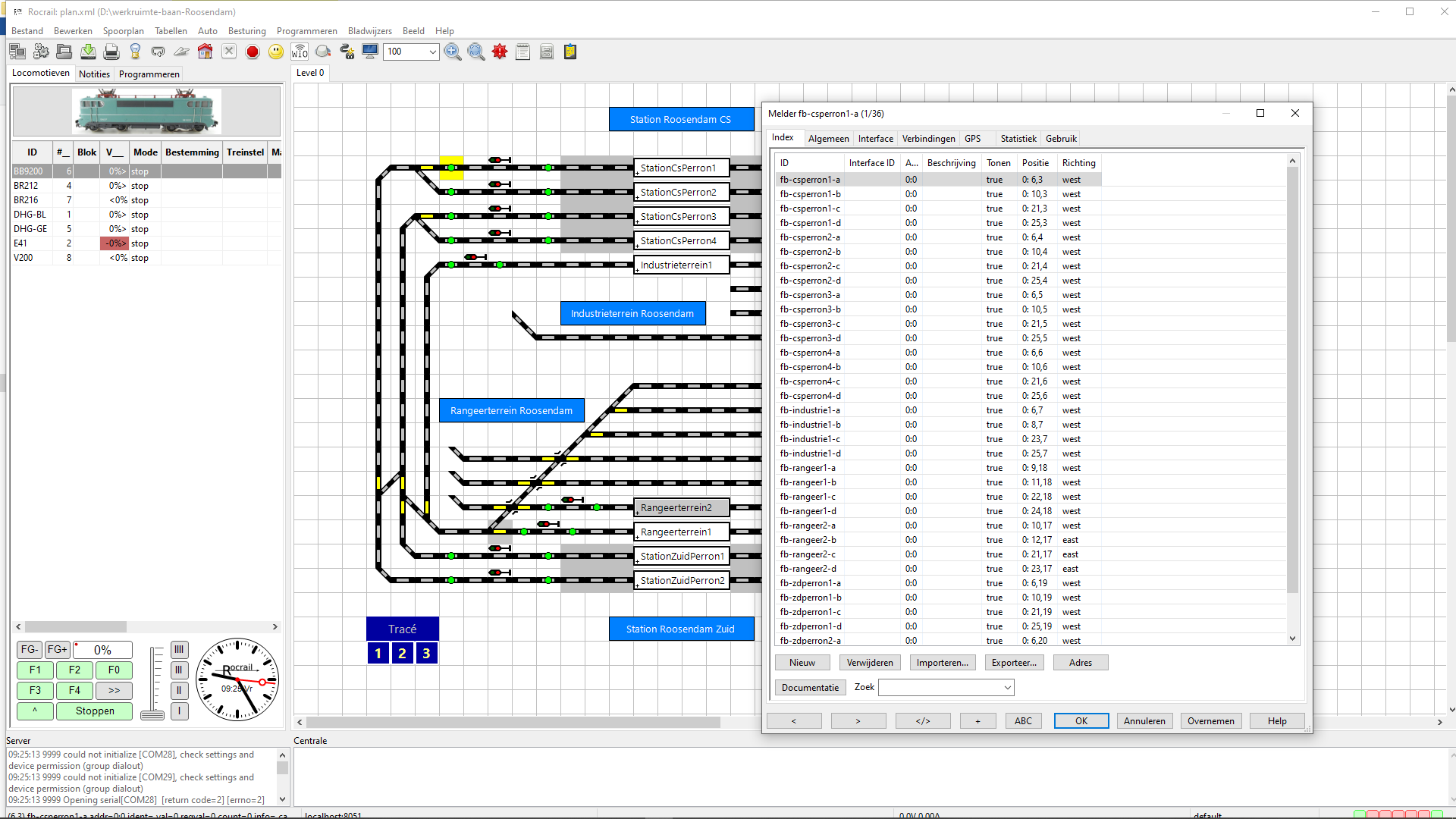

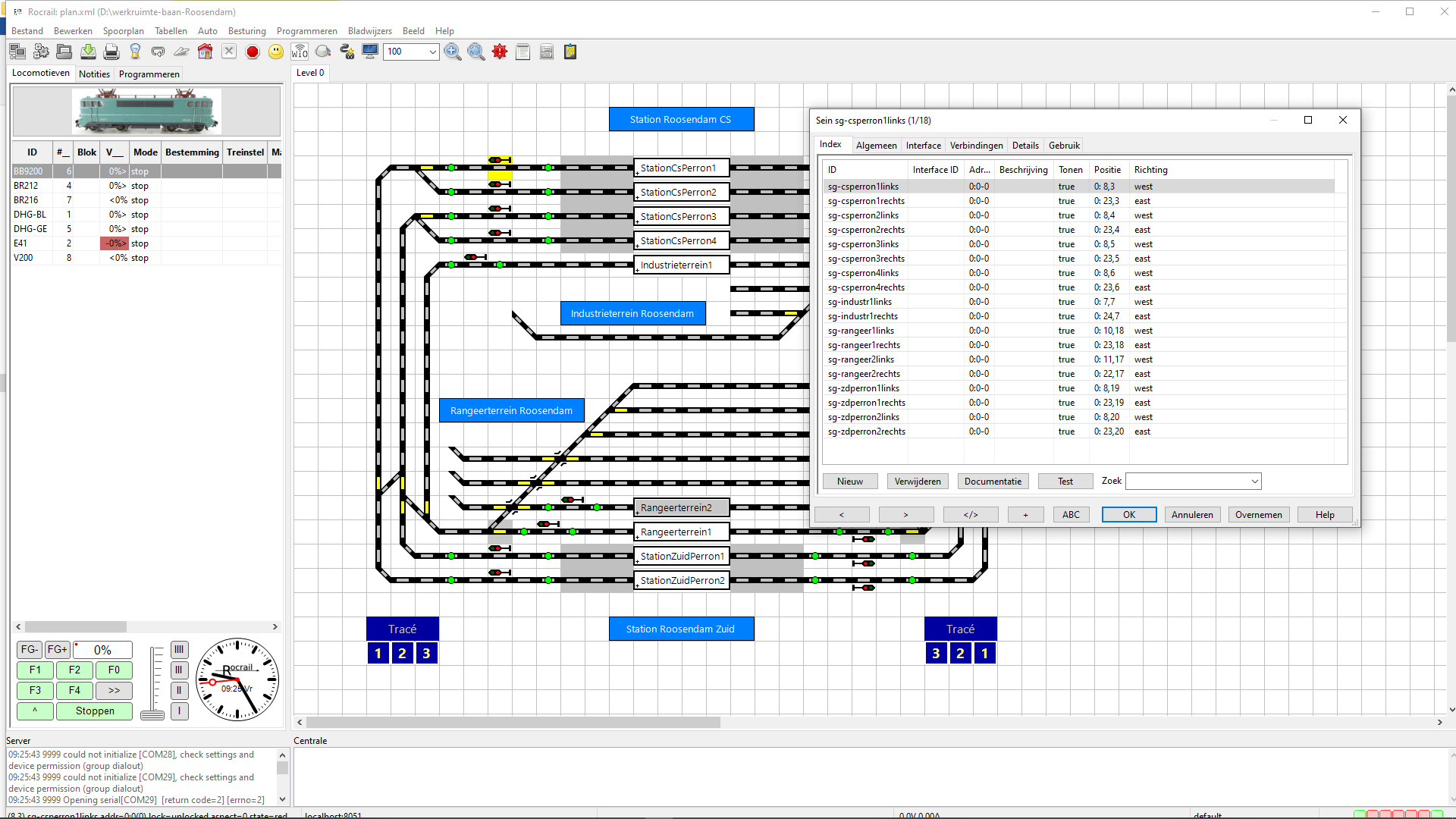

Seinen	Terugmelders

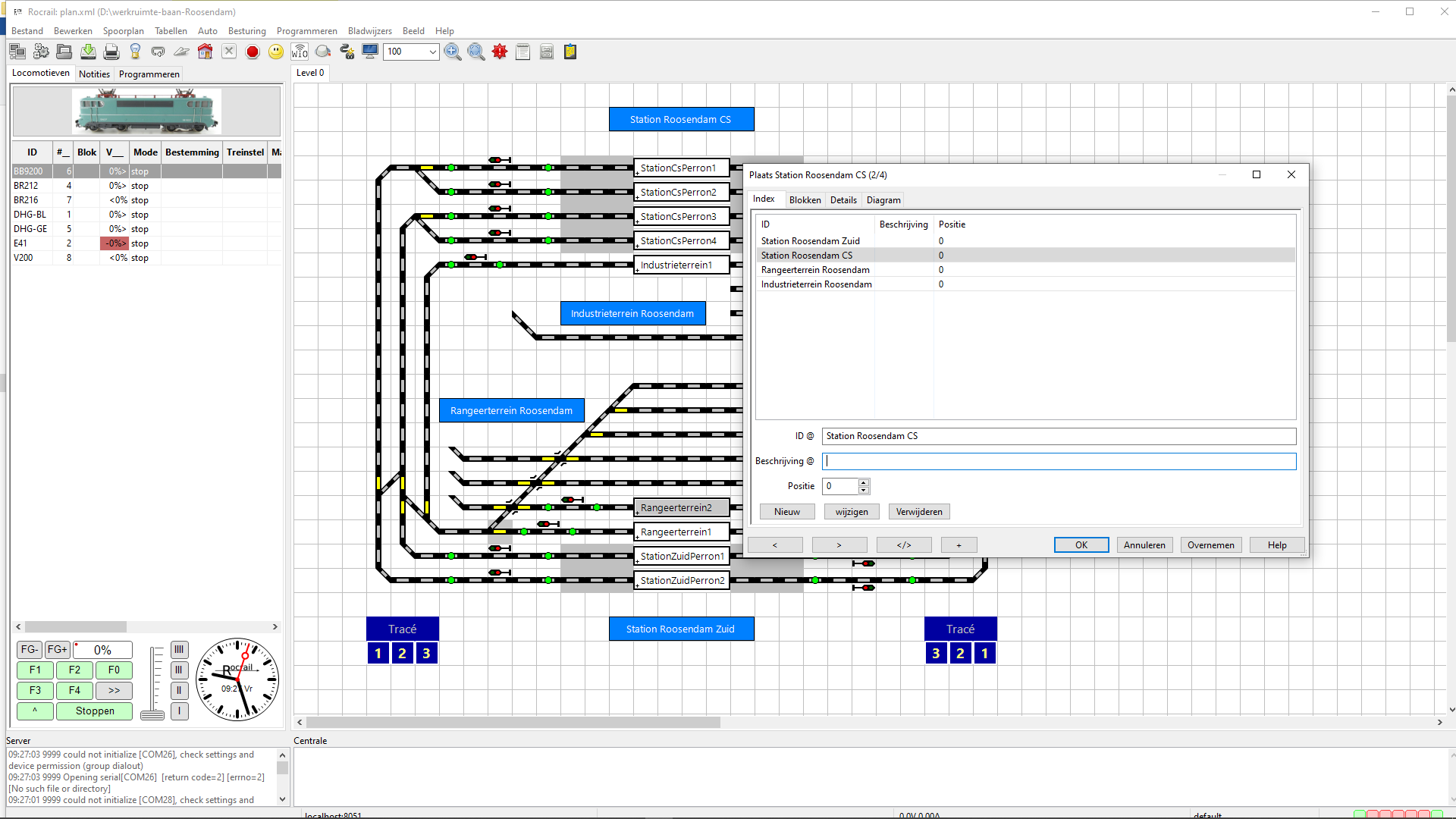

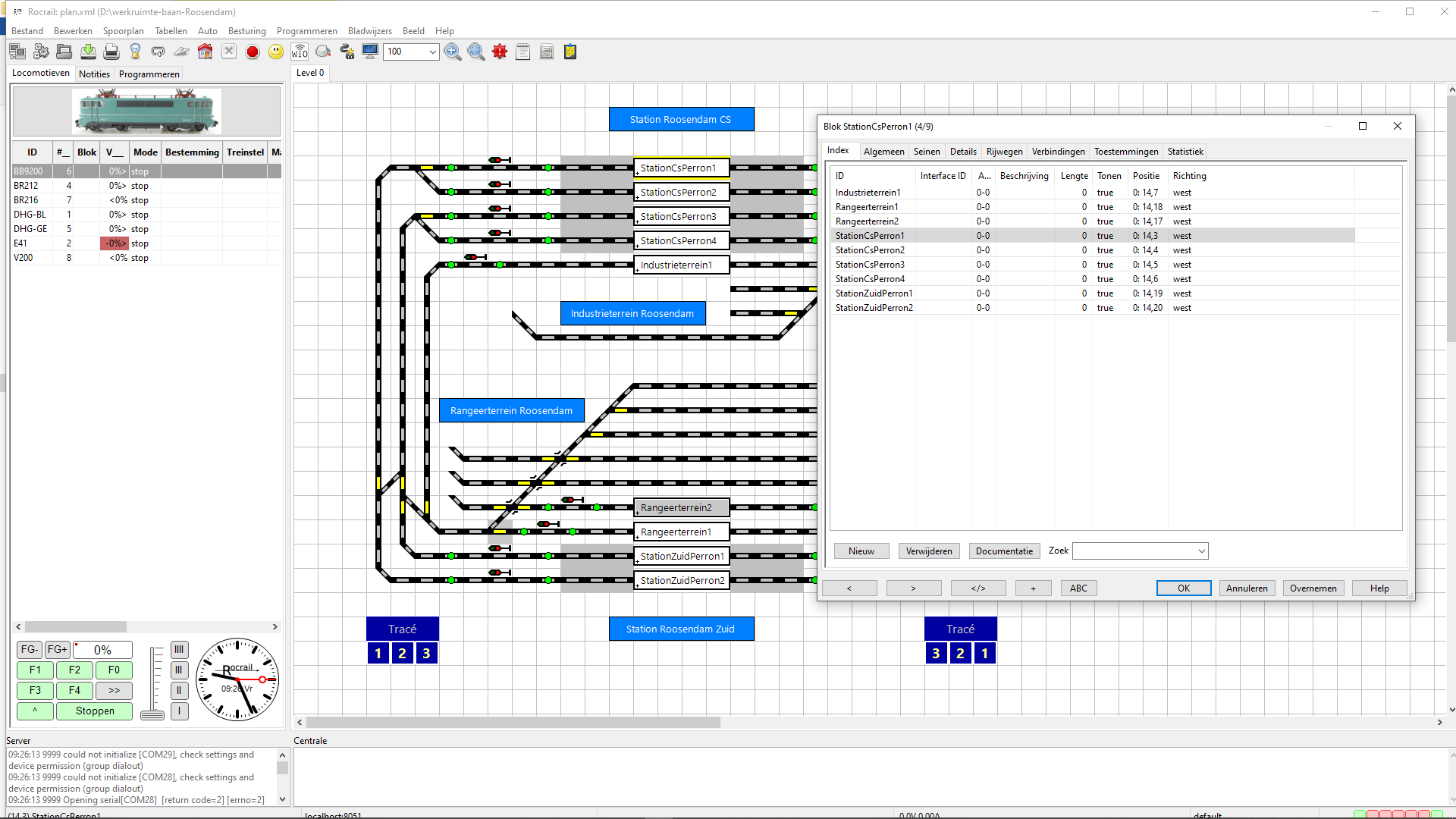

Blokken	Locaties

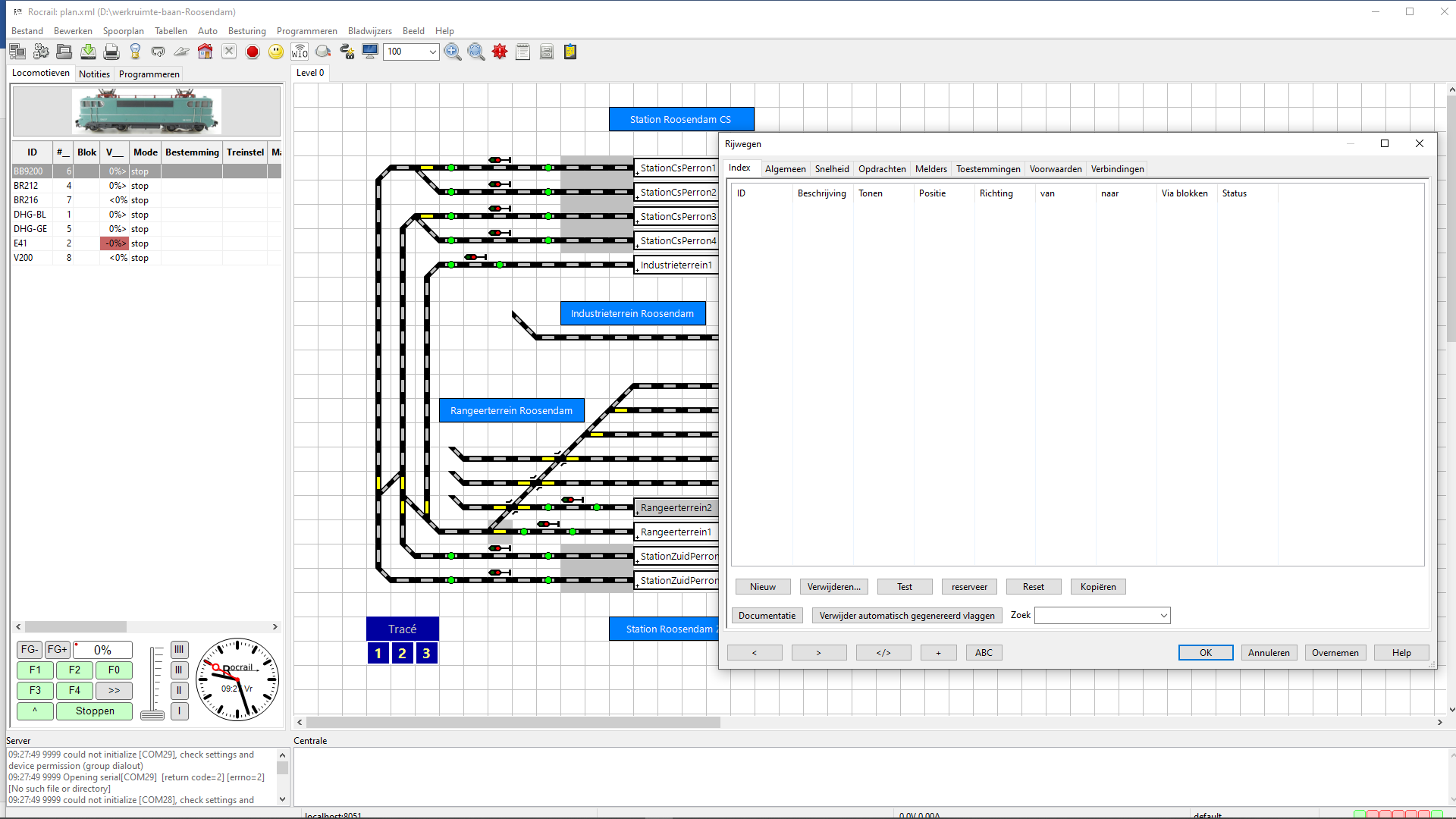

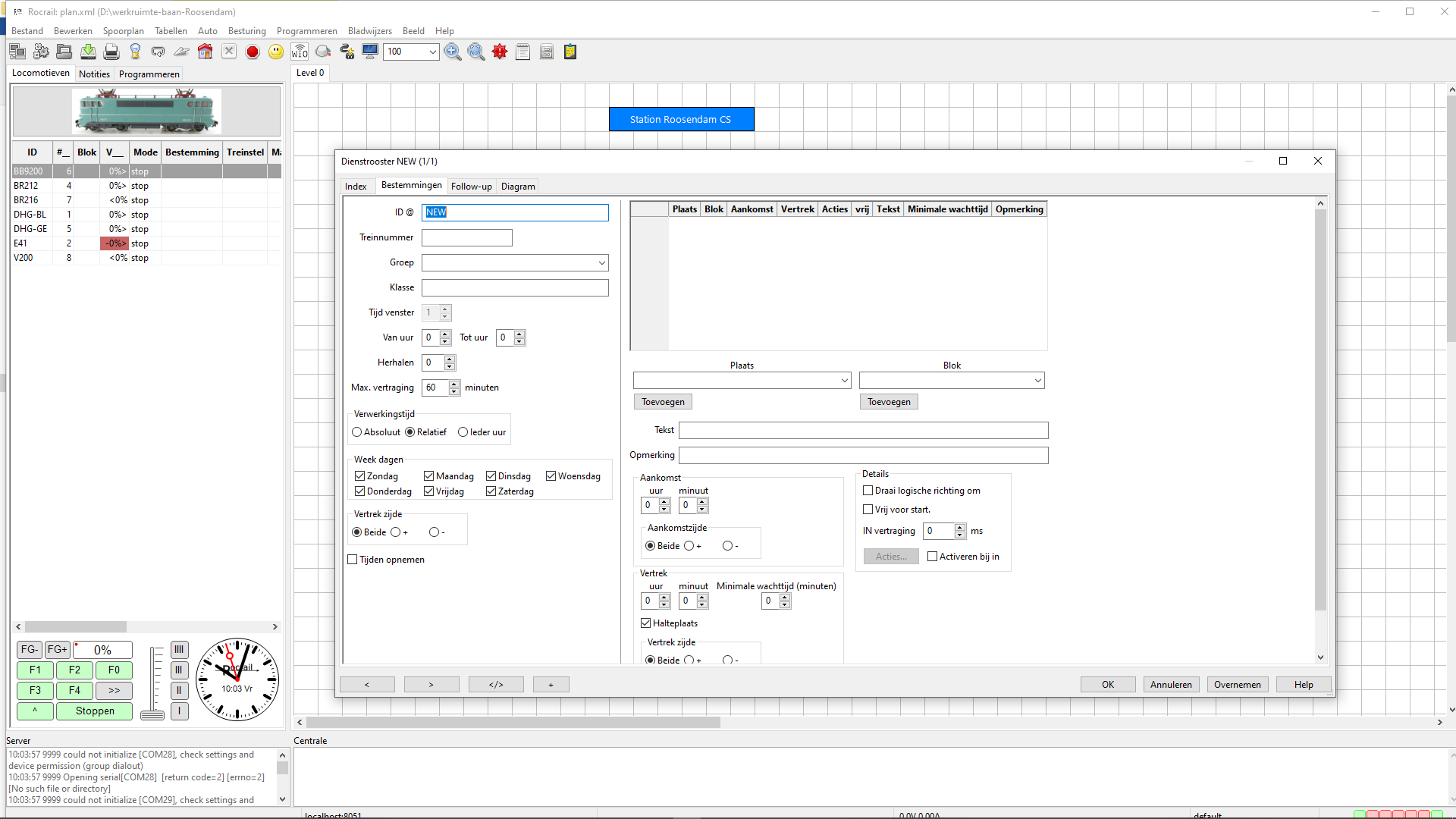

Rijwegen	Dienstroosters
