De besturingselektronica

Alle elektronica voor deze modelspoorbaan is volledig zelf ontworpen. En dat werd uiteindelijk een compleet digitaal besturingssysteem in modules. Er zijn basis boards voor de protocollen:

• DCC-EX
• DCC-EX I2C
• DCC-decoder
• LocoBuffer
• LocoClient
• Xpressnet

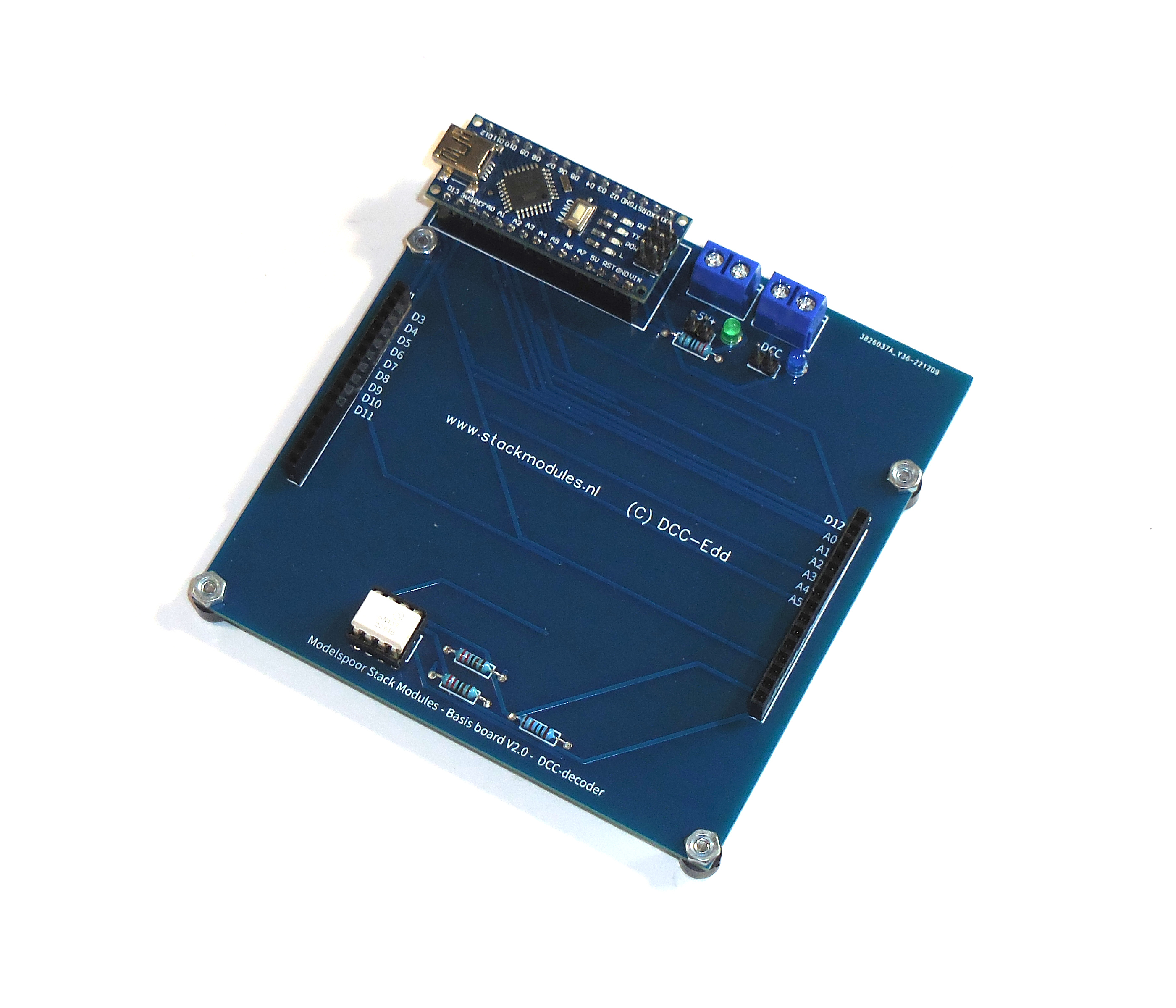

Basis board DCC-decoder, klik

De basis boards interpreteren dus het protocol van de centrale. En op zo'n basis board  plaats je dan een stack board (schakelunit) voor de aansturing van de modelbaan onderdelen. Het is dus steeds een combinatie van een basisboard voor het protocol en een stack board om iets te schakelen:

• Test & debug
• Wissels
• Seinen
• Ontkoppelen
• Terugmelding (stroomdetectie)
• DC-outputs
• Servo's
• Relais en pins
• LocoBuffer hub
• RGB baanuitlichting
• Neopixel baanuitlichting

Zie www.stackmodules.nl voor alle details, daar staat ook een overzicht welke combinaties van basis boards en stack boards er allemaal mogelijk zijn.

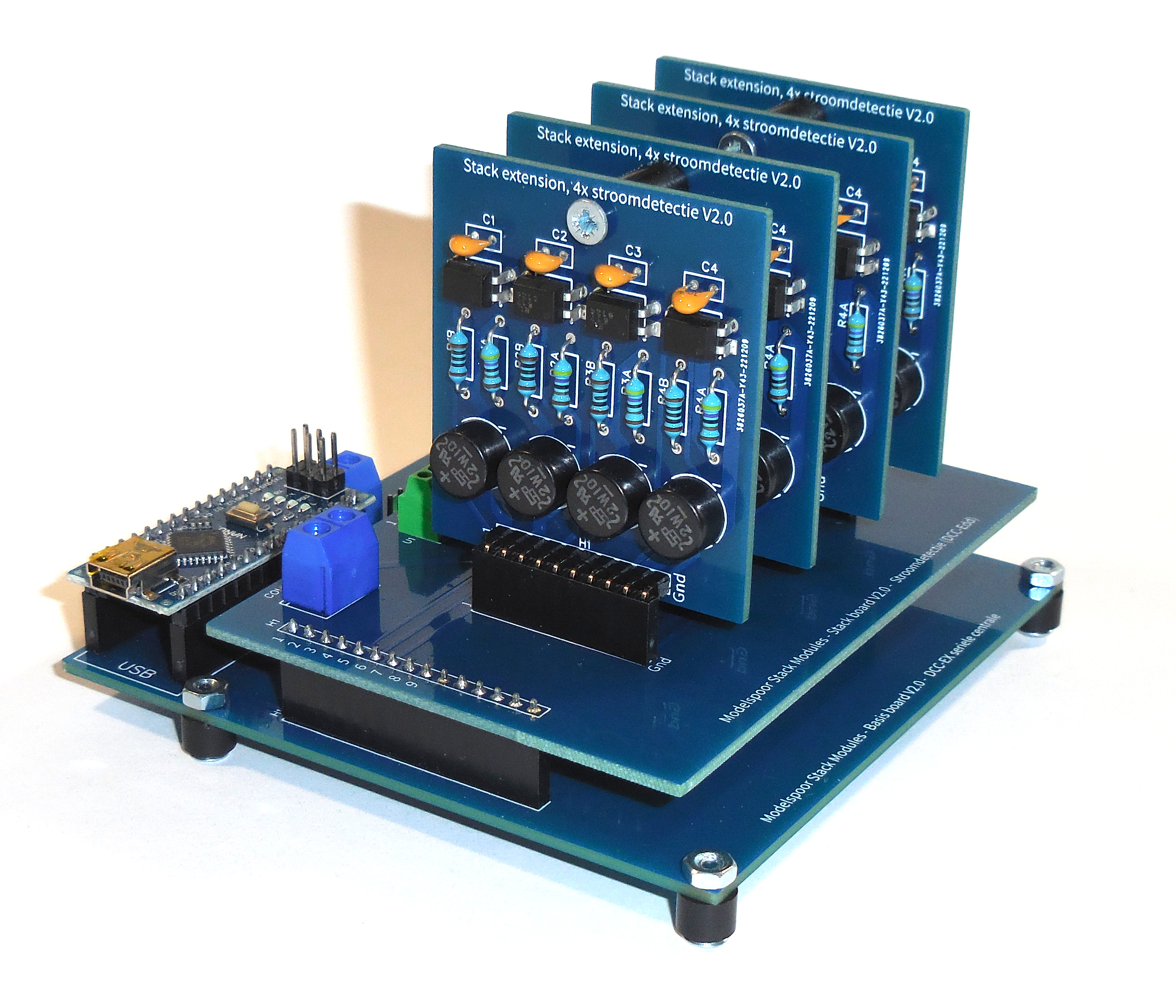

Stack board stroomdetectie op basis board DCC-EX, klik

En het unieke aan dit systeem is dat je basis boards en stack boards kunt wisselen. Geen enkel ander systeem (voor zover ik weet dan) heeft dat handige en unieke kenmerk...

Het was meer dan een jaar (extra) werk om de stack modules te ontwikkelen en te testen. Maar dat bleek erg de moeite waard, want het leverde een prima systeem op. En de stack boards zijn inmiddels ook beschikbaar voor andere gebruikers (zie voor alle info bovengenoemde website). Enkele voorbeelden:

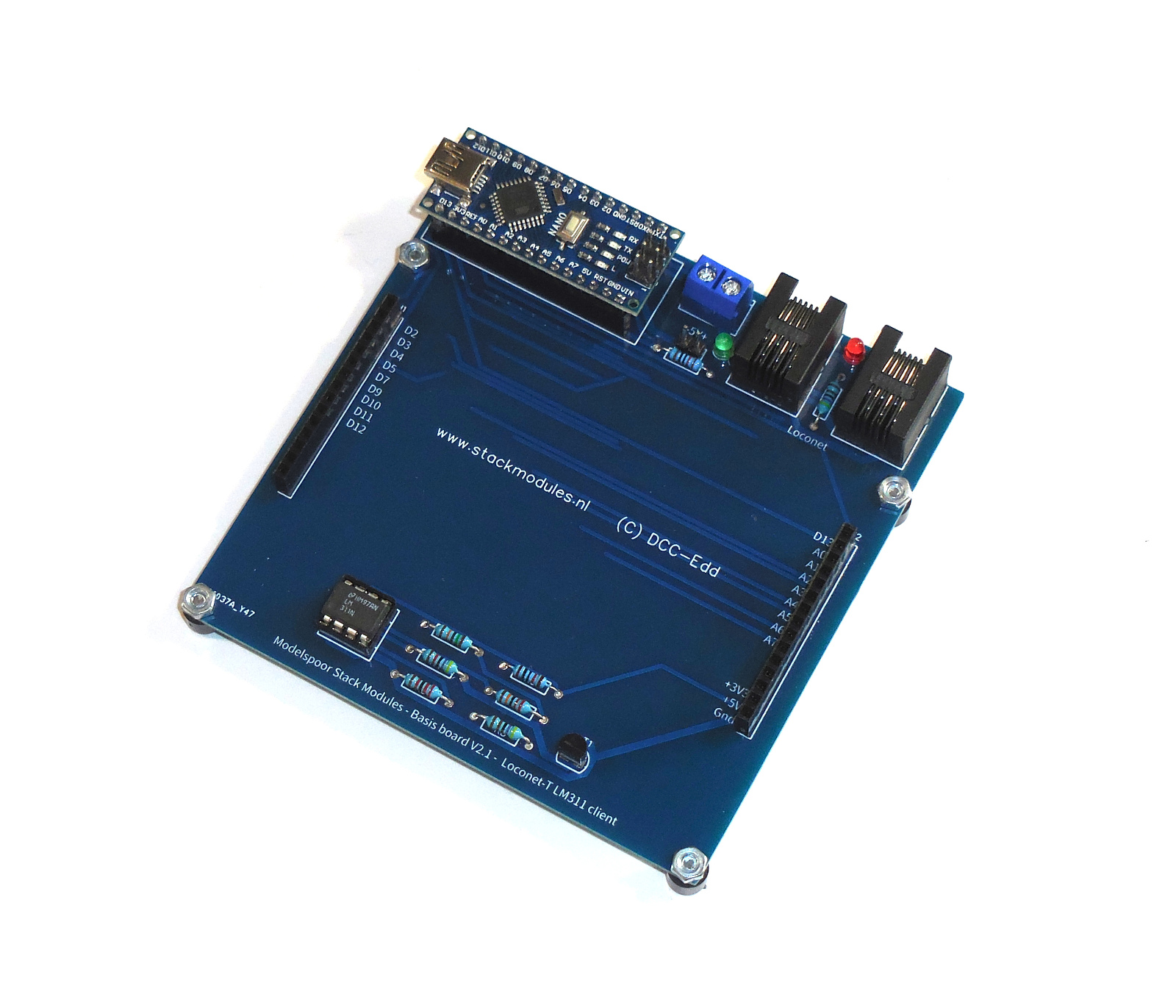

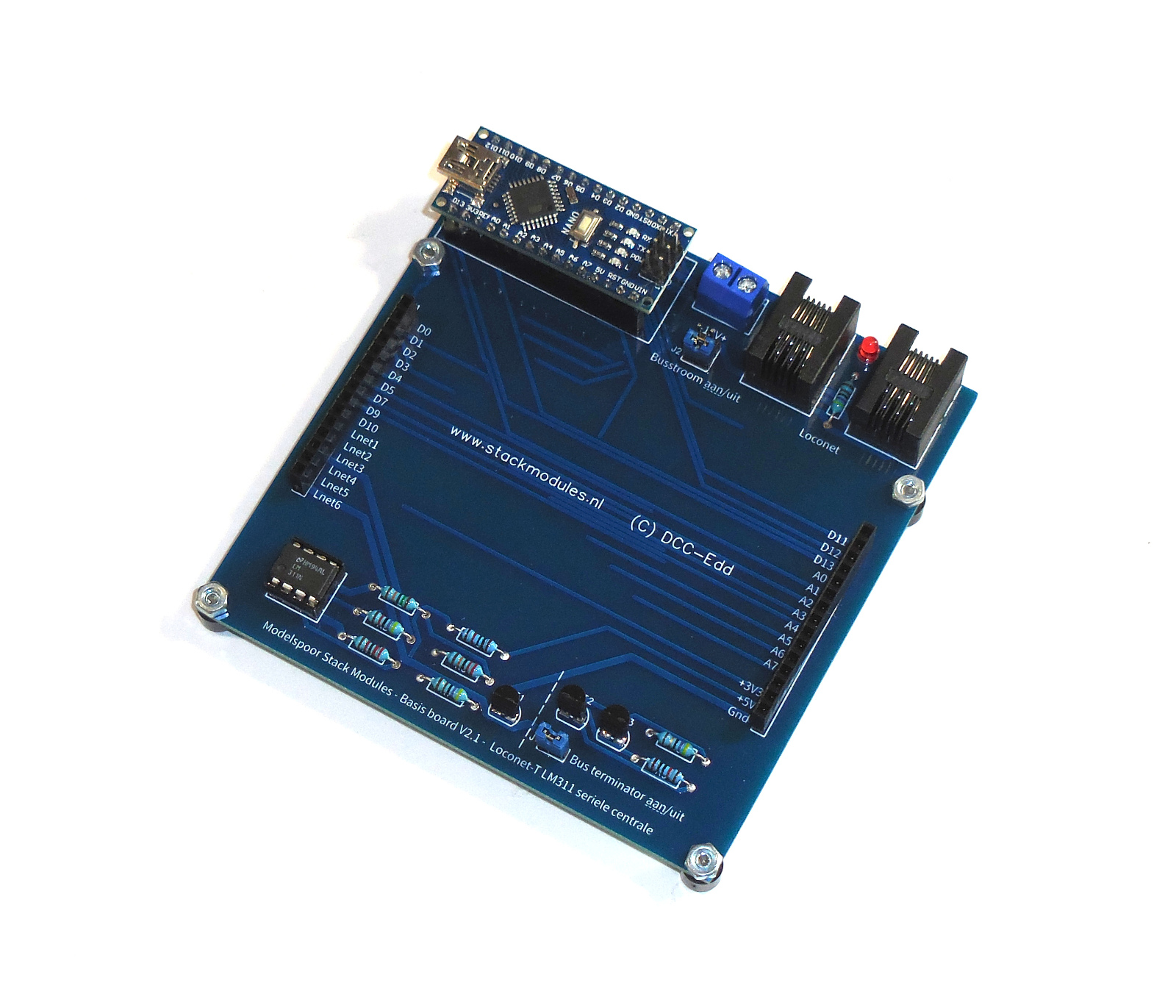

LocoClient	LocoBuffer centrale

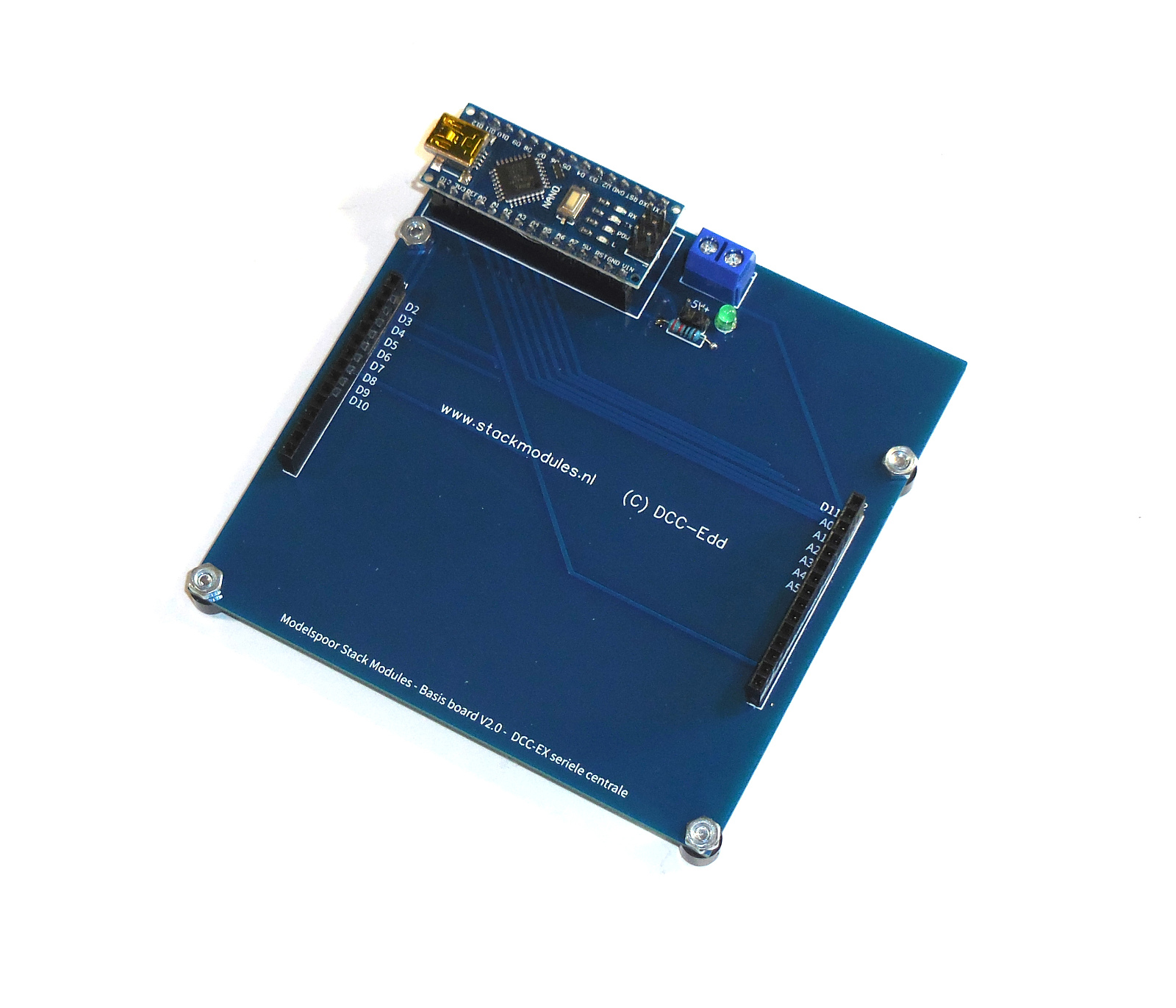

DCC-decoder	DCC-EX

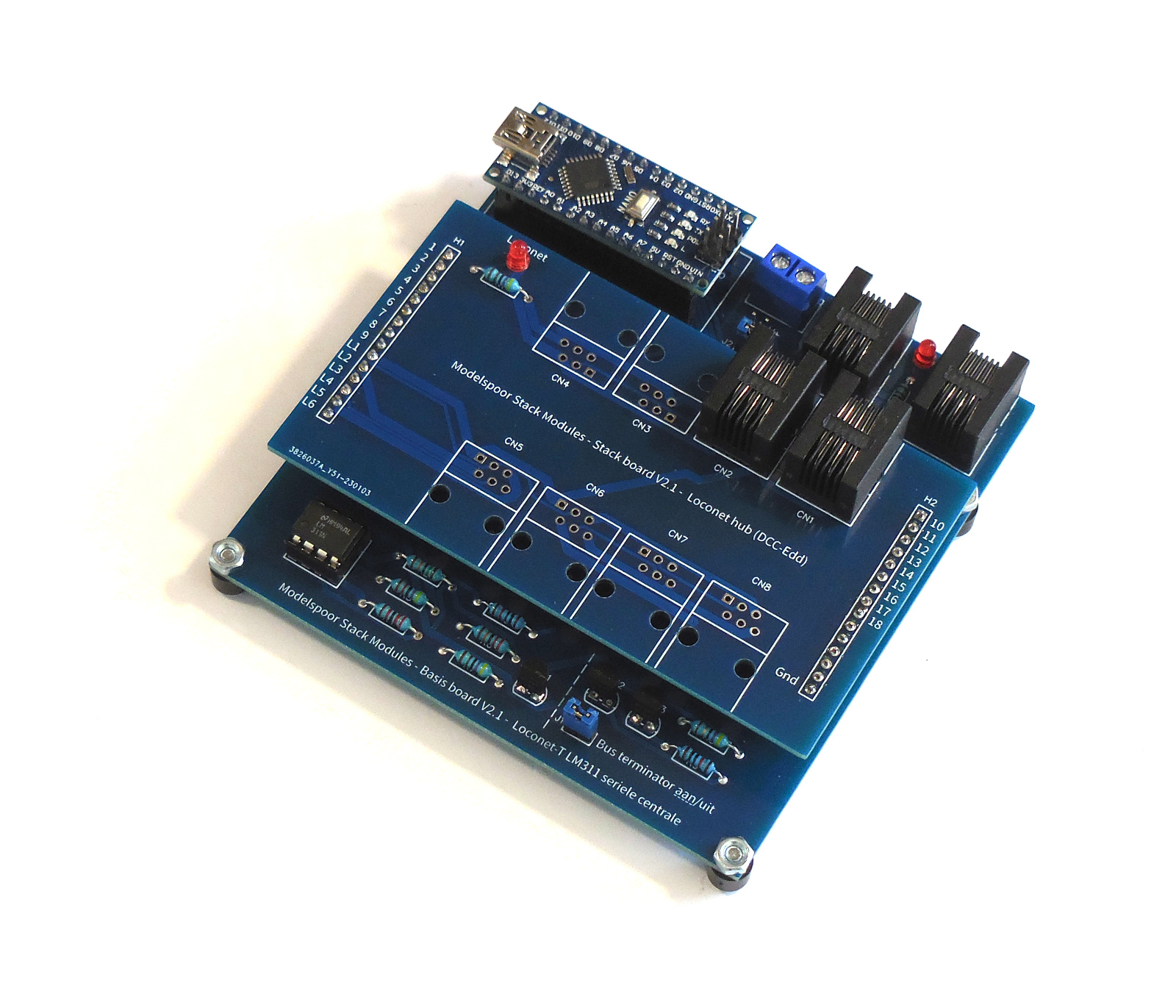

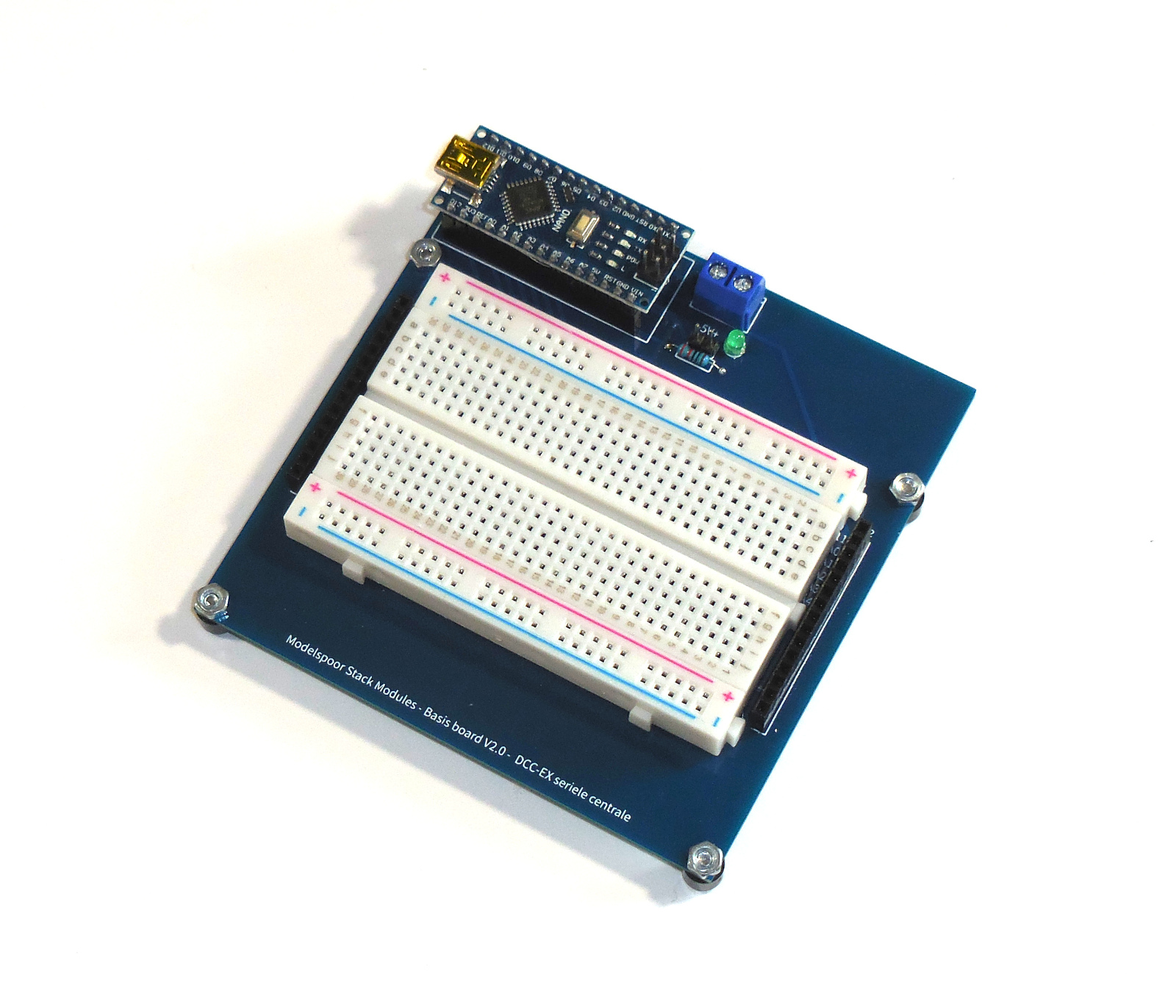

Prototyping	LocoBuffer hub

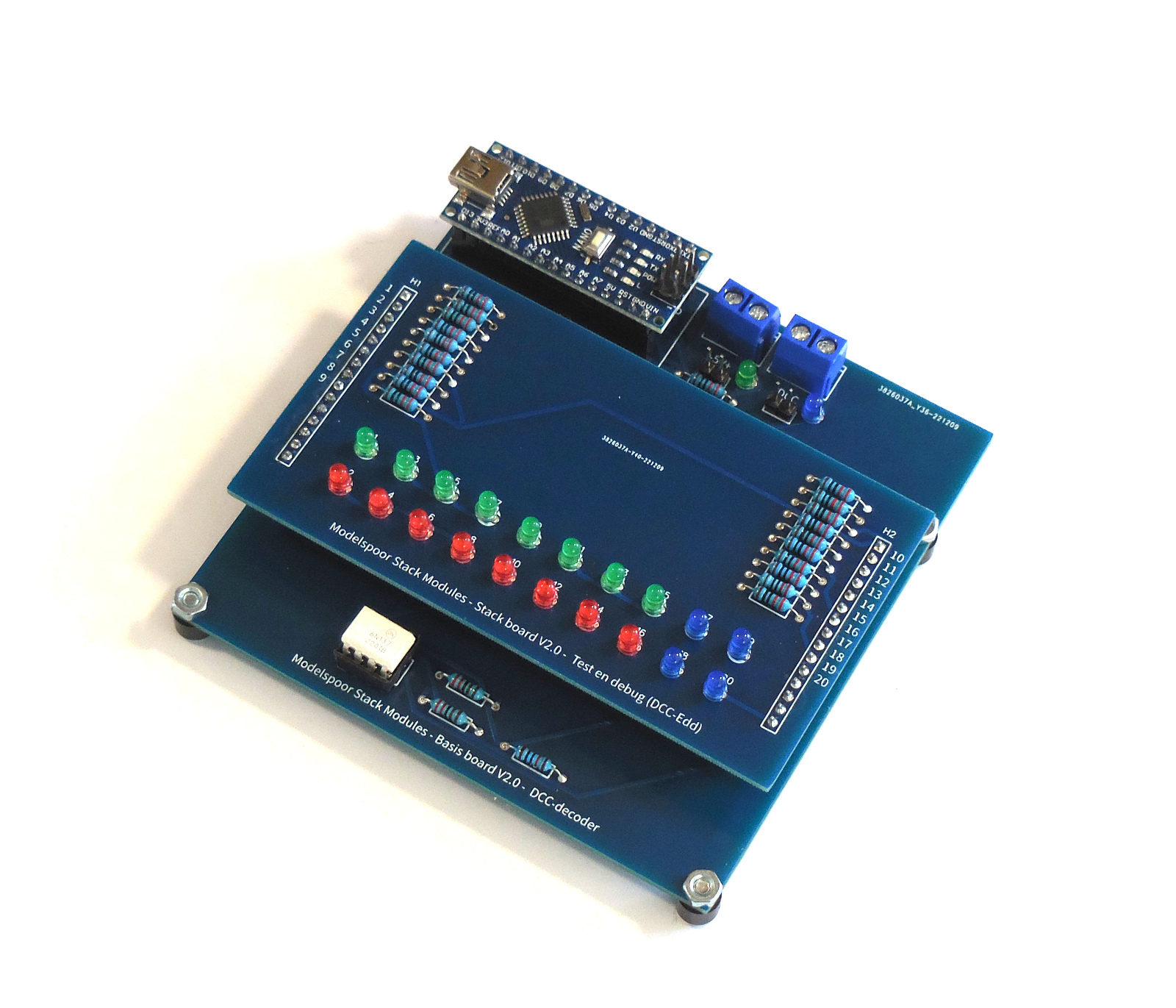

Neopixel	Test & debug
